| 产品型号 | HM-805W有线广角型红外探测器 | HM-805W有线广角型红外探测器 | HM-805DTP防宠物型智能三鉴红外探测器 |
| 工作电压 | DC9V-24V | ||
| 消耗电流 | ≤18mA | ||
| 报警指示 | 红色LED | 红色LED | 绿色:红外触发黄色:微波触发红色:报警 |
| 防宠物级别 | N/A | 12kg | 12kg |
| 报警输出 | 常闭/常开可选接点容量DC28V 100mA | ||
| 探测速度 | 0.3米/秒-3米/秒 | ||
| 自检时间 | 60秒 | ||
| 微波天线 | N/A | N/A | 平面式天线(附高频GaAs FET 振荡器)频率10.525GHz |

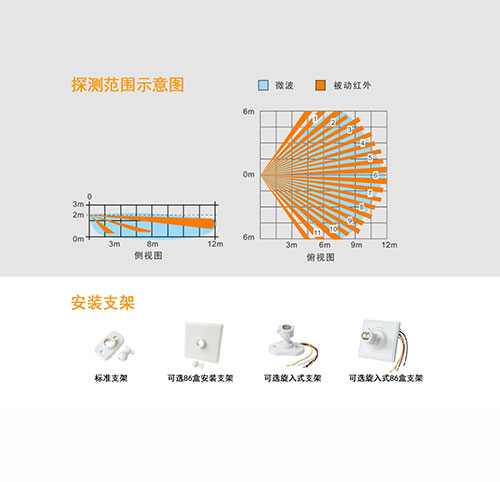

| 探测角度 | 110º | ||
| 探测距离 | 12米 | ||
| 安装方式 | 壁挂/墙角安装 | ||
| 工作环境 | -10℃~+50℃(5%-95%RH) | ||
| 尺寸 | 123*62*46mm | ||
产品概述
本产品为微波+被动红外+人工智能的智能三鉴探测器，采用了微波多普勒效应分析、光谱分析、动态阀值调节、人工智能处理等多项先进的分析处理技术。通过对人体发出的红外光谱，及人体移动产生的多普勒频移进行智能分析、量化计算，然后对比当前的环境温度，分析环境影响，准确地对人体移动作出报警，使探测器更加稳定，能更有效防止误报。产品适合家庭住宅区、楼盘别墅、厂房、商场、仓库、写字楼、银行、机房等场所的安全防范。
安装条件
1、为了能够达到良好的防宠物效果,建议将探测器安装到不低于2 米的高度，探测器应平行于墙面安装,不应往下倾斜。
2、应避免安装在户外、空调附近、热源附近、太阳直射的地方、转动的物体下面、容易飘动的窗帘附近、探测器前面不应有1.8 米左右高的物体，防止动物爬到物体上,失去防宠物功能。
3、安装表面应坚固且不振动。
4、将探测器安装在入侵者容易通过的地方。
安装步骤
1、选择合适的位置，用螺丝将探测器支架的底座固定在墙面上，并将预留的电源线及信号线穿过支架中间的孔。
2、将安装支架的球头部分装入探测器的底壳。
3、打开探测器面盖，将电源线及信号线从支架球头部分中间的圆孔穿过。
4、按照接线示意图将线接好，然后将探测器及支架的球头部分装入支架底座上。
5、装好探测器前盖，根据需求调节好安装角度。
操作说明
1、功能跳线设置
1)、PULSE跳线：脉冲调节跳线，通过调节脉冲计数可改变探测器的灵敏度和抗射频干扰能力，
选择1&2：为一级脉冲，探测灵敏度较高，有较好的抗射 频干扰能力，适合一般的环境；
选择2&3：为二级脉冲，探测灵敏度偏低，抗射频干扰能力更强，适合射频干扰严重的环境或有宠物的地方；
出厂设置为1&2 1P(一级脉冲)。
2）、RELAY跳线：NC/NO选择跳线，用于设置报警输出状态，可根据不同类型主机的规格要求选择不同的输出状态，选择1&2：为N.O.（常开状态)；选择2&3：
为N.C. (常闭状态)；出厂设置为2&3 N.C.(常闭状态)。
3)、DELAY跳线：用于设置报警延时，即报警时继电器和报警指示灯持续的时间，选择1&2：为延时3秒；选择2&3：为延时30秒；出厂设置为1&2，延时3秒。
4）、LED 跳线：用于控制LED指示灯，不影响探测器正常工作。为了增强探测器的隐蔽性，测试完毕后可断开LED跳帽来关闭LED指示灯。
2、LED 指示灯信息
黄色LED亮 - 微波 触发； 绿色LED亮 - 红外 触发 ； 红色LED亮 - 报警。
3、步行测试
接通直流电源，红色和绿色LED指示灯交替闪烁，探测器进入自检状态，自检时间约60秒，LED指示灯灭时表示探测器进入正常监测状态。测试者应在探测范围内与探测器安装的墙壁平行方向走动，探测器红色LED指示灯亮，表示探测器进入报警状态。
注意事项
1、请按说明书正确地安装和使用，如遇探测器故障，请及时通知管理中心或我司售后服务中心维修处理。
2、本产品可以提高场所的安全性，但不能确保万无一失。为了您的安全，除了正确使用本产品，在日常生活中要提高警惕，加强安全预防意识。
3、为保证探测器能够正常的工作，应保持探测器电源的供应，必须周期性地进行测试，建议每周一次。
