产品型号	HM-803W有线广角型红外探测器
工作电压	DC3V(2节AA电池)
功耗电流	静态≤25uA;报警≤15mA
发射频率	315MHz 或 433MHz
发射距离	100米(空旷)
报警输出	无线输出
安装方式	壁挂或者墙角安装

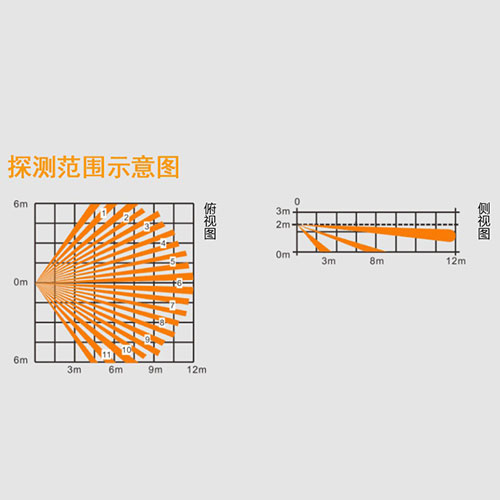

探测距离	12米
探测角度	110°
工作温度	-10℃~+50℃
产品尺寸	106*62*46mm

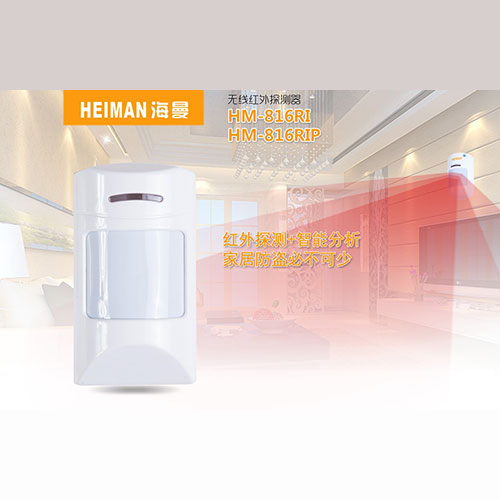

产品概述
本产品为高稳定性无线被动红外探测器。它使用了先进的信号分析处理技术，提供了超高的探测和防误报性能。当有入侵者通过探测区域时，探测器将自动探测区域内人体的活动。如有动态移动现象，它则向控制主机发送报警信号。产品适合家庭住宅区、楼盘别墅、厂房、商场、仓库、写字楼等场所的安全防范。
安装条件
1 、应避免安装在户外、有宠物的地方、空调附近、热源附近、太阳直射的地方、转动的物体下面。
2 、安装表面应坚固，且不振动。
3 、将探测器安装在入侵者容易通过的地方。
4、将探测器支架用螺丝固定在墙面上。
5、将探测器挂上。
操作说明
1、功能设置
1 ）、TEST /WORK 跳针：用于设置工作模式。当设置为TEST模式时，当探测器背触发后腰等待秒钟后才能被第二次触发；当设置为工作模式时，当探测器被触发后要等待5 分钟后才能被第二次触发。
连接1& 2: 测试模式
连接2& 3: 工作模式
2 )、L ED 跳线：用于控制LE D 指示灯，不影响探测器正常工作。
插接跳帽时LED指示灯工作状态;
不插接跳帽时LED指示灯不工作;
为了增强探测器的隐蔽性， 测试完毕后可关闭L ED指示灯。
3）、测试按键：按下测试按键，探测器将发送无线报警信号给主机。当使用学习型报警主机时，请保证主机在学习状态时对探测器进行学习。
4)、低压LED：电池低压指示。当绿色长亮时。请及时更换新电池。
5)、无线连接：产品采用无线连接。当产品被触发报警（ 包括红外报警、测试触发报警、低压报警） 时将上传无线数据给主机。产品待机时将每隔20分钟上传心跳到主机。
注意：只有在工作模式时才会有心跳上传。
2 、产品测试
接通电源,LED指示闪亮一秒后，探测器进入自检状态，自检时间约30秒， 30秒后探测器进入正常监测状态。测试者应在探测范围内与红外探测器安装的墙壁平行方向走动，探测器LED指示灯亮，表示探测器进入报警状态。
注意事项
1、请按说明书正确地安装和使用，不可触摸传感器表面，以免影响探测器灵敏度， 如需清洁传感器， 请断开电源后用软布沾少许酒精擦拭。
2、本产品可以减少事故的发生，但不能确保万无一失。为了您的安全， 除了正确使用本产品， 在日常生活中要提高警惕，加强安全预防意识。
3、为保证探测器能够正常的工作，应保持探测器电源的供应，必须周期性地进行步行测试，建议每周一次。
