产品型号	HM-803W有线广角型红外探测器	HM-803C有线幕帘型红外探测器	HM-801R无线广角型红外报警器
工作电压	DC9-24V	DC9-24V	DC9V(6F22电池)
功耗电流	≤18mA	≤18mA	静态≤25uA; 报警≤15mA
发射频率	N/A	N/A	315MHz 或 433MHz
发射距离	N/A	N/A	100米(空旷处)
报警输出	继电器输出		无输出
安装方式	壁挂/墙角安装

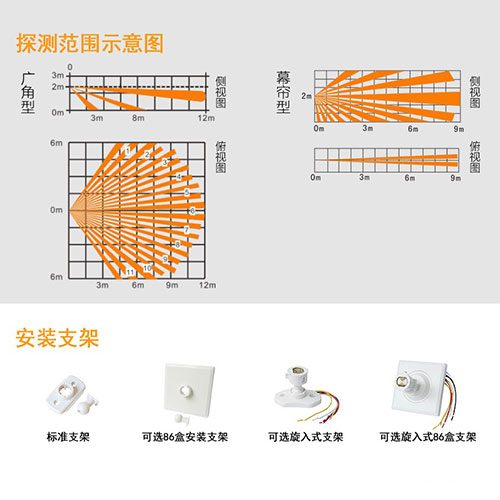

探测距离	12米6米
探测角度	110º	15º	110°
工作温度	-10℃~+50℃(5%-95%RH)
产品尺寸	106*62*46mm

产品概述
     本产品为高稳定性吸顶式被动红外探测器。它使用了先进的信号分析处理技术，提供了超高的探测和防误报性能，采用MCU处理,从设计上保证了产品的稳定性。当有入侵者通过探测区域时，探测器将自动探测区域内人体的活动。如有动态移动现象，它则向控制主机发送报警信号。产品适合家庭住宅区、楼盘别墅、厂房、商场、仓库、写字楼等场所的安全防范。
安装条件
1、应避免安装在户外、有宠物的地方、空调附近、热源附近、太阳直射的地方、转动的物体下面。
2、安装表面应坚固且不振动。
3、将探测器安装在入侵者容易通过的地方。
安装步骤
1、将探测器前盖打开。
2、移开线路板。
3、在后盖走线槽上打出出线孔。
4、选择合适的高度安装后盖。
5、固定好线路板。
6、连接好接线端子（见接线示意图)。
7、装好探测器前盖。
操作说明
1、功能跳线设置
1)、PULSE跳线：脉冲调节跳线，通过调节脉冲计数可改变探测器的灵敏度和抗射频干扰能力，
选择1&2：为一级脉冲，探测灵敏度较高，有较好的抗射     频干扰能力，适合一般的环境。
选择2&3：为二级脉冲，探测灵敏度偏低，抗射频干扰能力更强，适合射频干扰严重的环境；
出厂设置为1&2 1P(一级脉冲)。
2）、RELAY跳线：NC/NO选择跳线，用于设置报警输出状态，可根据不同类型主机的规格要求选择不同的输出状态，
选择1&2：为N.O.（常开状态)；
选择2&3：为N.C.(常闭状态) ；
出厂设置为2&3 N.C.(常闭状态)。
3)、DELAY跳线：用于设置报警延时，即报警时继电器和报警指示灯持续的时间，可根据需求选择，
选择1&2：为延时3秒；
选择2&3：为延时30秒；
出厂设置为1&2,延时3秒。
4）、LED 跳线：用于控制LED指示灯，不影响探测器正常工作。为了增强探测器的隐蔽性，测试完毕后可断开LED跳帽来关闭LED指示灯。
2、步行测试
  接通12V直流电源，LED指示灯闪烁，探测器进入自检状态，自检时间约60秒，LED指示灯灭时表示探测器进入正常监测状态。测试者应在探测范围内与红外探测器安装的墙壁平行方向走动，探测器LED指示灯亮，表示探测器进入报警状态。
注意事项
1、请按说明书正确地安装和使用，如遇探测器故障请及时通知管理中心或我司售后服务中心维修处理。
2、本产品可以减少事故的发生，但不能确保万无一失。为了您的安全，除了正确使用本产品，在日常生活中要提高警惕，加强安全预防意识。
3、为保证探测器能够正常的工作，应保持探测器电源的供应，必须周期性地进行步行测试，建议每周一次。

HM-801W说明书下载
